KS系列PLC

大幅节省安装空间:
薄片式紧凑型设计,厚度小于25mm,可在极小电气柜中安装
更高的运算速度:
采用新MCU平台,1000条位指令扫描周期为0.25ms,可达到同类小型PLC上等水平
本体提供CANopen接口:
KS105C1和KS105C2本体自带CAN接口,支持CANopen主站、从站和CAN自由协议,配合便利运动控制指令库,为多轴应用场合提供更高性价比的选择
4路高速脉冲计数器:
提供4个高速脉冲计数器。高计数频率200K;每个高速计数器都允许配置32个PV值,并且支持32段“CV=PV”中断;高速计数器支持多种模式,可以进行单相、双相(Up/Down)、AB相(1倍频和4倍频)等计数;用户可以利用编程软件中的【HSC配置向导】直观地进行配置
4路高速脉冲输出:
提供4路高速脉冲输出,都支持PTO(脉冲串)和PWM(脉宽调制)方式输出;其中3路输出频率可达200KHz(要求负载电阻不大于1.5KΩ),另外一路输出频率为10KHz;软件提供PLS(PWM或PTO)、定位控制指令组、PFLO_F(跟随指令)等,便于用户实现简单的运动控制应用
串行通信口:
提供了1个RS232和1个RS485串行通信口,分别命名为PORT0、PORT1,通信波特率为115.2Kbps;PORT0口既可以用作编程口,也支持Modbus RTU从站协议和自由通信;PORT1口既可以用作编程口,也支持Modbus RTU主站、从站协议和自由通信
扩展模块可作为Modbus从站:
扩展模块的RS485接口可作为Modbus从站,为更多应用场合提供更高性价比解决方案
  • 详情介绍

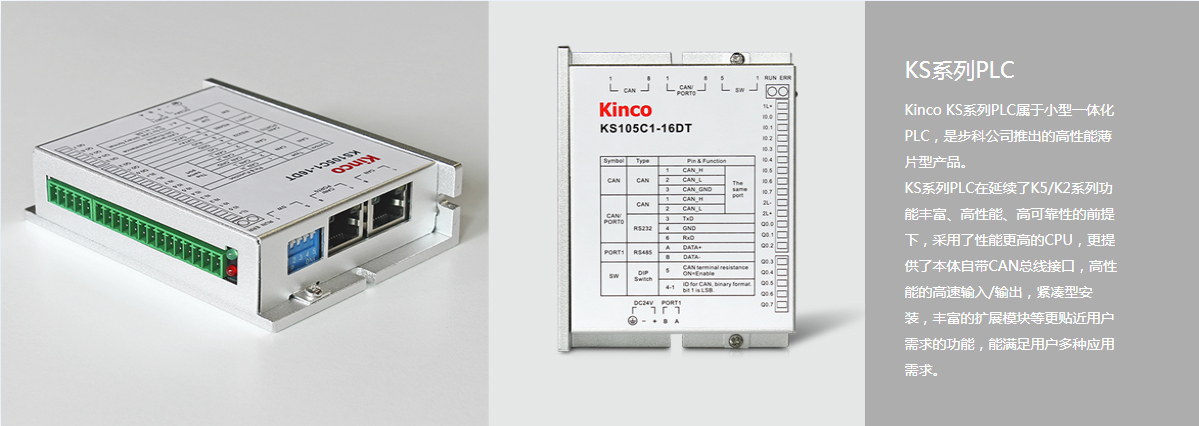

KS系列PLC概述

PRODUCT INTRODUCTION



KS系列 主要特点


大幅节省安装空间:

薄片式紧凑型设计,厚度小于25mm,可在极小电气柜中安装

更高的运算速度:

采用新MCU平台,1000条位指令扫描周期为0.25ms,可达到同类小型PLC上等水平

本体提供CANopen接口:

KS105C1和KS105C2本体自带CAN接口,支持CANopen主站、从站和CAN自由协议,配合便利运动控制指令库,为多轴应用场合提供更高性价比的选择

4路高速脉冲计数器:

提供4个高速脉冲计数器。高计数频率200K;每个高速计数器都允许配置32个PV值,并且支持32段“CV=PV”中断;高速计数器支持多种模式,可以进行单相、双相(Up/Down)、AB相(1倍频和4倍频)等计数;用户可以利用编程软件中的【HSC配置向导】直观地进行配置

4路高速脉冲输出:

提供4路高速脉冲输出,都支持PTO(脉冲串)和PWM(脉宽调制)方式输出;其中3路输出频率可达200KHz(要求负载电阻不大于1.5KΩ),另外一路输出频率为10KHz;软件提供PLS(PWM或PTO)、定位控制指令组、PFLO_F(跟随指令)等,便于用户实现简单的运动控制应用

串行通信口:

提供了1个RS232和1个RS485串行通信口,分别命名为PORT0、PORT1,通信波特率为115.2Kbps;PORT0口既可以用作编程口,也支持Modbus RTU从站协议和自由通信;PORT1口既可以用作编程口,也支持Modbus RTU主站、从站协议和自由通信

扩展模块可作为Modbus从站:

扩展模块的RS485接口可作为Modbus从站,为更多应用场合提供更高性价比解决方案


KS系列 型号列表

Model Specification


CPU模块
名称 订货号 规格
供电电压 DI DO 扩展模块 高速输入 高速输出 通讯口
外形尺寸
(单位:mm)
(长*宽*高)
KS101 KS101M-04DX
DC 24V 4 14
2*200KHz
单相和AB相


1*Ethernet

2*CAN

1*RS232
1*RS485 115.2kbps


100*84.5*25.4
KS105 KS105-16DT 8 8*晶体管
4*200KHz
单相和AB相
3*200KHz
1*10KHz
1*RS232
1*RS485 115.2kbps
KS105C1-16DT
1*CAN
1*RS232
1*RS485 115.2kbps
KS105C2-16DT 14
2*CAN
1*RS232
1*RS485 115.2kbps


KS系列扩展模块
名称 订货号 规格
供电
电压
DI DO AI AO 通讯口
外形尺寸
(单位:mm)(长*宽*高)
KS121 KS121-16DX DC 24V 16
1*RS485,
可做MODBUS从站
100*84.5*25.4
KS122 KS122-14DT 14*晶体管
KS122-12XR 12*继电器
KS123 KS123-14DR 8 6*继电器
KS133 KS133-06IV 4 2
KS131 KS131-04RD 4通道热电阻输入,两线或者三线制,PT100、PT1000、Cu50、R

更多信息请下载查阅选型手册资料。
