详情说明 / Details

我司不仅是丹佛斯在华南地区的一级代理商,而且还是丹佛斯授权的技术服务中心,这意味着我们有能力并且有责任承接各种丹佛斯变频器的保内和保外维修服务项目。我们每接到一台变频器,都会先通过谨慎检测、专业分析来准确找出故障点,杜绝判断错误导致二次故障。机器排除故障后,我们还必须带负载运行一段时间确定无误后,再把机器发还给客户。

本文主要介绍的是正佳广场应用在空调制冷系统上的变频器的维修案例。正佳广场主要使用的是丹佛斯VLT6000系列变频器,功率范围从5.5KW到90KW都有,机器基本上都运行超过十年,而且几乎是不间断运行的,因此变频器也慢慢出现了老化,容易出现故障。这种维修机器年份久远,维修难度也较大,我们就分享一下以下两个案例。

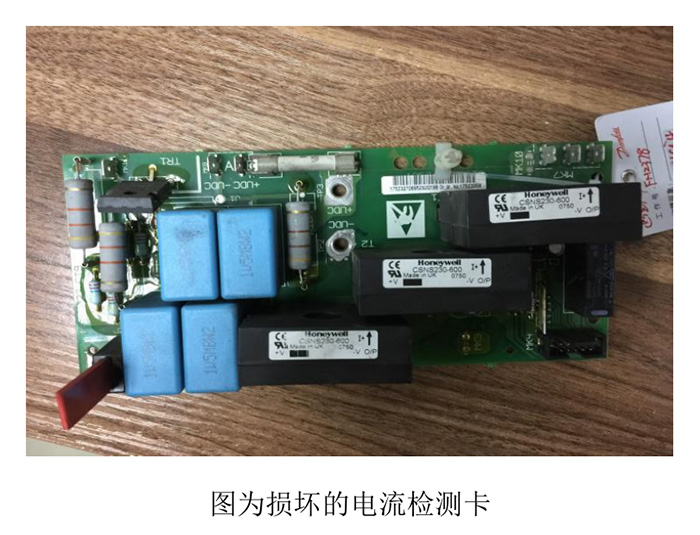

案例一:客户反映有一台 VLT6000 75KW 的变频器出现报警并跳闸,报警不能复位,变频器不能运行。我们到现场首先检查主电路是否正常,确认正常无误后再上电,然后查看变频器报警记录,发现有AL14报警,属于接地故障报警。出现接地故障报警一般有两个可能,要不就是电机或者变频器真的出现接地系统故障,要不就是变频器电流检测电路故障导致的。于是我们首先排查外部原因,查看变频器和电机的接地线是否连接正常,用摇表给电机和变频器打绝缘查看是否达到绝缘要求,查看电机电缆线是否过长等等。经仔细检查,没发现外部电路出现异常,那就基本可以确定是本身变频器的电流检测电路出现故障了。我们把变频器的电流检测卡更换后,AL14报警复位消除,变频器恢复正常运行。

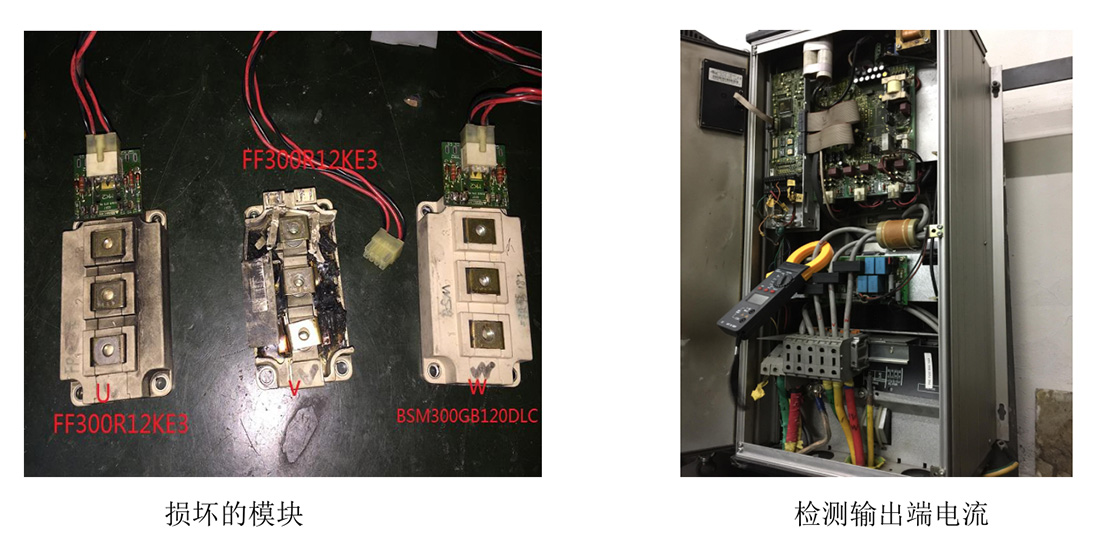

案例二:客户反映故障报警“AL15”,为二次侧电源故障,维修二次侧电源电路。修好后现场装机试机,检测输出侧三相电源电压平衡正常,输出频率45HZ时三相输出电流为135A左右正常。连续运行3小时左右时变频器发生故障停机,现场检测电源驱动板未发现损坏,开关电源供电电路正常,驱动电路6路未发现短路、开路现象。V相IGBT模块损坏(型号为 FF300R12KE3),U、W 正常。

电源功率驱动板,3个IGBT(其中包括损坏的 IGBT)带回公司进一步测试,电源功率驱动板上电显示报警“AL37IGBT损坏”故障。复位后,测试6路驱动静止电压平衡,运行起动后驱动信号电压6路平衡,测试驱动6路波形正确平衡符合丹佛斯技术要求。

根据变频器损坏情况分析,此次由于是IGBT内部反压二极管击穿瞬间损坏IGBT,模块连接电路进入保护,从而保护驱动电路免招损坏。三个模块两种型号,动态驱动信号负载有近0.5V左右差别,按照技术要求应该在0.20V范围〔db驱动信号〕。由于三个模块型号不一致,负载数据不一致,有可能不利长期使用。因此更换损坏的V相模块和性能存在差异的W相模块为型号FF300R12KE3,确保三个模块型号性能一致,更换后变频器一直运行正常。

正佳广场是一家大型的综合性商场,人流量非常大,万一制冷系统出现问题,有可能直接导致经济损失,所以对维修团队的要求非常高,必须做到迅速、高效、专业,确保商场能正常营业。而对于我们的维修服务,客户也十分的满意,得到了客户高度的评价。
